5 mudanças IMPORTANTES da NBR 5419
- Professor Pablo Guimarães - Elétrica Academy
- 3 de ago. de 2021
- 2 min de leitura
Atualizado: 13 de out. de 2021
A NBR 5419:2015, traz quatro cadernos e mais de trezentas páginas, frutos da junção de várias normas que tratam de proteção contra descargas atmosféricas. Mas o que realmente mudou se compararmos com a 5419:2005?
''Esta norma fixa condições exigíveis ao projeto, instalação e manutenção de sistemas de proteção contra descargas atmosféricas em estruturas, bem como de pessoas e instalações no seu aspecto físico dentro do volume protegido.''
Estruturas em que ela se aplica:
- Estruturas comuns que possuam fins industriais,
- Comerciais,
- Residenciais,
- Administrativos ou agrícolas;
- Antenas externas;
- Chaminés de grande porte;
- Aterramento de Guindastes e Gruas;
- Estruturas que contenham líquidos ou então gases inflamáveis.
O que mudou com a atualização da NBR 5419?
A atualização da NBR 5419 trouxe junto 5 importantes mudanças, que contribuíram para aumentar a norma de 42 para 380 páginas.
1 - Análise de Risco x Necessidade Proteção
O nível de proteção agora não é mais um dado de saída, mas sim um parâmetro de entrada para avaliação de valores e riscos toleráveis.
2 -Métodos de Proteção
Método de Franklin
Neste método, os ângulos para cada nível de proteção não são mais fixos, agora eles são obtidos através de curvas com a utilização de tabelas e gráficos disponíveis pela norma.
Método da Gaiola de Faraday
Neste método, os ângulos para cada nível de proteção não são mais fixos, agora eles são obtidos através de curvas com a utilização de tabelas e gráficos disponíveis pela norma.

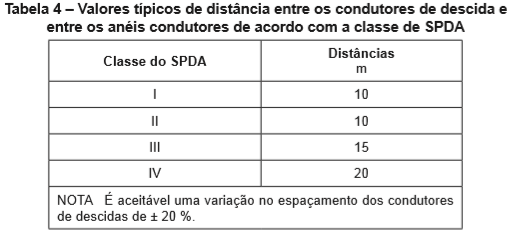

3 - Condutores de descida
Os condutores de descidas foram reduzidos para níveis de proteção ||, ||| e |V, o que também influencia para um aumento direto da quantidade de material a ser utilizado.
4 - Sistema de Aterramento
Agora as tabelas que mostram as dimensões mínimas para os condutores e outros itens possuem novos materiais, além de terem suas dimensões aumentadas. O arranjo A sai definido na antiga versão da NBR 5419 como não necessário o condutor em anel, e o arranjo B permanece, onde o condutor em anel externo para a estrutura que será protegida é utilizado.
5 - Proteção dos sistemas elétricos e eletrônicos internos
Uma novidade desta atualização da norma é que, ela é voltada para as proteções dos equipamentos eletroeletrônicos para com a utilização de DPS (DISPOSITIVOS DE PROTEÇÃO CONTRA SURTOS), equipotencialização e aterramento, roteamento de circuitos elétricos e blindagem eletromagnética, além de diversos outros adicionais. Na versão antiga da norma, não havia uma parte com tamanha abrangência e detalhamento.
