Como fazer um projeto de SPDA?






Os métodos:


Os métodos mais comuns utilizados na elaboração de são:

  • Ângulo reto (Franklin);

  • Eletrogeométrico (Esfera Rolante);

  • Malhas (Gaiola de Faraday).


Para elaboração de um bom projeto de SPDA, deve-se escolher o método mais adequado para proteger a edificação, pois cada um utiliza de uma diferente técnica de proteção.


Características físicas da edificação (altura, materiais de construção utilizados, conteúdo etc.) são elementos decisivos no processo de escolha de qual será o método que garantirá maior proteção alinhada a um menor custo.




Método Franklin














O método de proteção por pára-raios tipo Franklin, consiste na utilização de um ou mais mastros com captores de modo que todo volume da edificação a ser protegido fique dentro de uma zona espacial do sistema, cujo ângulo é tabelado conforme o nível de proteção e altura do plano de referência.


confira mais detalhes deste método: https://www.pabloguimaraes-professor.com.br/post/metodo-de-franklin-o-metodo-do-angulo-de-protecao




Método Eletrogeométrico




Consiste em fazer rolar uma esfera fictícia por toda a edificação. Esta esfera terá um raio definido em função do nível de proteção.

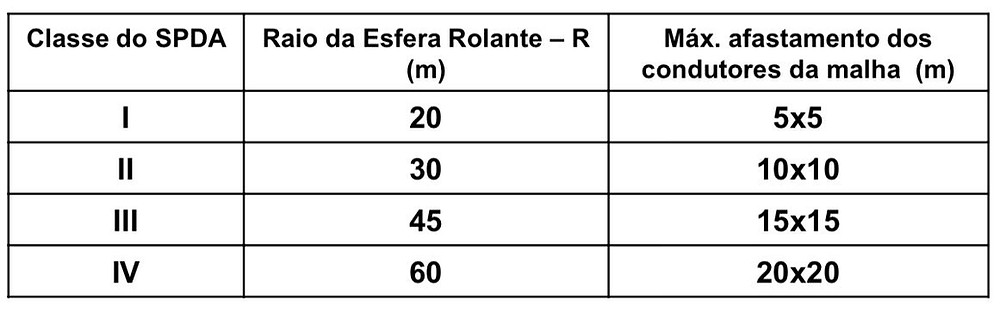

A tabela abaixo indica os valores do raio da esfera rolante e o tamanho da malha para cada classe de proteção:



confira mais detalhes deste método: https://www.pabloguimaraes-professor.com.br/post/spda-pelo-metodo-da-esfera-rolante




Método da Gaiola de Faraday














Este método se baseia na planta de cobertura da edificação, envolvendo toda estrutura por malhas e cabos de descida aterrados convenientemente, espalhados por toda a estrutura de acordo com o espaçamento prescrito pelo nível de proteção. É o mais utilizado em prédios e galpões.


Disposição dos fios nos subsistemas, como:


  • Subsistemas de captação com captores horizontais;

  • Subsistemas de captação com captores verticais;

  • Subsistemas de descida;

  • Subsistemas de aterramento com eletrodos horizontais e verticais.



confira mais detalhes deste método: https://www.pabloguimaraes-professor.com.br/post/metodo-de-faraday-o-metodo-das-malhas




Etapas para o desenvolvimento de projetos de SPDA


  • Gerenciamento de Risco;

  • Definição do Método de Proteção;

  • Calcular as proteções de forma adequada;

  • Definir a quantidade e posição das descidas;

  • Definir o eletrodo de Aterramento;

  • Definir equalizações de potenciais;

  • Definir MPS - Medidas de Proteção Contra Surtos;

  • Cálculo das distâncias de segurança.



Vantagens de um projeto de SPDA


  • Auxílio na instalação do sistema;

  • Facilidade para eventuais e posteriores manutenções;

  • Posicionamento correto dos elementos do sistema;

  • Facilidades para certificações ISO ou para atender as Seguradoras de ou Corpo de Bombeiros;

  • Projeção do Sistema conforme as normas vigentes, atendendo as questões legais;

  • Minimização de riscos de incêndios, choques, queimas de aparelhos, centelhamentos, etc.
